> THEORIE OVER RAILVERLICHTING

focus micro dmx

Verlichting gaat niet alleen over helderheid; het is een kunst en wetenschap die ruimtes transformeert, stemmingen beïnvloedt en esthetiek accentueert. Rail verlichting, een veelzijdig en dynamisch verlichtingssysteem, loopt voorop in dit artistieke streven. De rail verlichtingstheorie gaat niet alleen over het monteren van armaturen op een rail; het is een boeiende combinatie van design, techniek en creativiteit die u in staat stelt om licht met precisie vorm te geven. Op deze pagina vindt u diverse onderdelen die belangrijk zijn om te weten over rail verlichting.

Inhoudsopgave

> 1. SOORTEN RAILS

Railverlichting is een veelzijdige en populaire keuze voor het verlichten van ruimtes, en is verkrijgbaar in onder andere laagspanning en 3 groepen, ook vaak 3 fasen genoemd. Hier gaan we dieper in op alles wat u moet weten over laagspannings- en 3-fasen rail verlichtingssystemen.

> 1.1. laagspannings rail systeem:

  • Enkel circuit, met of zonder data: laagspanningsrail zijn voorzien van een enkel circuit, wat betekent dat alle armaturen op de rail tegelijkertijd worden aangestuurd. Wanneer u de track in- of uitschakelt, reageren alle armaturen die erop zijn aangesloten tegelijkertijd. Er zijn ook laagspanningsrails met een enkel circuit met een datalijn. Hierop is het mogelijk om bijvoorbeeld DMX of Casambi gestuurde armaturen te plaatsen, waarmee het mogelijk is de armaturen zo geprogrammeerd worden dat ze niet meer tegelijkertijd reageren.

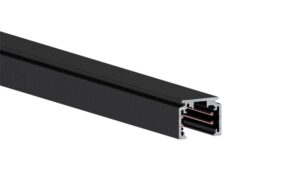

> 1.2. 3-Fase rail systeem

  • Drie circuits, met of zonder data: 3-fase railverlichtingssystemen bestaan uit drie afzonderlijke circuits binnen hetzelfde stuk rail. Elk circuit kan onafhankelijk worden bestuurd, waardoor zones met verlichting en bediening van verschillende delen van de baan nauwkeurig kunnen worden gedefinieerd. Vaak kan er op de armaturen gekozen worden voor fase 1, 2, of 3. Ook hier kan gekozen worden voor een extra data lijn, voor bepaalde besturingssystemen.

> 1.3. beide systemen

  • Eenvoudige te installeren: rail systemen zijn relatief eenvoudig te installeren en vereisen minimale bedradingscomplexiteit.
  • Compatibiliteit met armaturen: rail systemen zijn compatibel met een breed scala aan armaturen, inclusief geavanceerde opties zoals verstelbare spots, zoomspots en RGB-armaturen.
  • Hoge belastbaarheid: rail systemen zijn in staat hogere belastingen te dragen, waardoor ze geschikt zijn voor grote ruimtes met een aanzienlijk aantal armaturen.

De keuze tussen laagspannings- en 3 fase rail systemen hangt af van de keuze in armaturen. Bij ieder armatuur staat doorgaans aangegeven wat de mogelijkheden zijn op het gebied van rails.

> 2. RAIL KOPPELSTUKKEN: T, X, L stukken

Railkoppelingen zijn connectoren die railstukken met elkaar verbinden. In de context van elektrische railsystemen garanderen deze koppelingen de continuïteit van elektrische geleiders en ondersteunen ze de veilige en betrouwbare transmissie van elektriciteit. Railkoppelingen zijn er in verschillende uitvoeringen, inclusief boutverbindingen en klemmen, afhankelijk van de specifieke eisen van het railsysteem.

De keuze voor een railkoppeling is van cruciaal belang voor het behoud van de elektrische integriteit, het voorkomen van stroomverliezen en het garanderen van de veiligheid. Een juiste installatie en onderhoud van railkoppelingen zijn essentieel om de elektrische weerstand te minimaliseren en de betrouwbaarheid van het systeem te behouden.

Je kunt stukken rail in verschillende lengtes krijgen. De meest algemene lengtes variëren tussen 1 en 3 meter. Om deze met elkaar te verbinden, kun je X-, T- of L-stukken gebruiken, zodat het raster precies wordt zoals jij dat wilt. Wanneer je met railkoppelingen gaat werken, moet je ervoor zorgen dat de lijn op de rails goed blijft lopen. Dit is om ervoor te zorgen dat de + en – kanten niet gemengd worden. De railverlichting werkt dan niet. Zie de afbeelding rechts voor een voorbeeld van het op de juiste en onjuiste manier installeren van de rail.

> 3. AARDING VAN RAIL SYSTEMEN

Aarding is een cruciale veiligheidsmaatregel in elektrische railsystemen. Het gaat om het aansluiten van het railsysteem op de aarde om het te beschermen tegen elektrische fouten en om een veilig pad te bieden voor foutstromen. Een goede aarding zorgt voor het volgende:

  • Veiligheid: Aarding helpt het gevaar van elektrische schokken te voorkomen door een pad te bieden waar foutstromen veilig in de grond kunnen verdwijnen.

  • Apparatuur bescherming: Aarding helpt elektrische apparatuur en apparaten te beschermen door tijdens een storing overmatige elektrische energie van deze apparaten af te leiden.

  • Stabiliteit: Aarding draagt bij aan de stabiliteit van het railsysteem door de kans op spanningsschommelingen en storingen te verkleinen.


Aarding wordt doorgaans bereikt door een combinatie van aardelektroden, aardgeleiders en aardverbindingen die strategisch door het hele railsysteem zijn geplaatst. Nationale en internationale elektrische codes en normen dicteren de specifieke aardingsvereisten voor verschillende soorten railsystemen.

> 4. STROOMVOORZIENING EN RAIL VERLICHTING

Als het gaat om railverlichtingssystemen, of het nu gaat om laagspanning of driefase, is het begrijpen van de verschillen in de stroomvoorziening van cruciaal belang voor een juiste installatie en efficiënte werking. Deze verschillen in stroomvoorziening hebben niet alleen invloed op de elektrische eigenschappen, maar ook op de flexibiliteit en capaciteit van het verlichtingssysteem. Laten we ons verdiepen in het onderscheid tussen laagspannings- en driefase rails met betrekking tot hun stroomvoorziening:

> 4.1. laagspanningsrail:

  • Eenfase voeding: laagspanningsrails worden van stroom voorzien via een eenfase elektrische voeding. In de meeste residentiële en sommige commerciële omgevingen is enkelfasige stroom de standaard.
  • Beperkte stroomcapaciteit: Vanwege hun afhankelijkheid van een eenfase stroomvoorziening hebben laagspanningsspoorrails een beperkte stroomcapaciteit. Dit betekent dat ze het meest geschikt zijn voor kleinere tot middelgrote toepassingen waarbij de verlichtingsbelasting niet overdreven hoog is.
  • Geavanceerde dimopties: laagspanningsrailsystemen bieden, zowel als 3-fase,  geavanceerdere dimopties waaronder fase-aansnijdingsdimmen en DALI-regeling (Digital Addressable Lighting Interface). Deze opties bieden nauwkeurige controle over het verlichtingssysteem, waardoor aangepaste lichtscènes en energiebesparende strategieën mogelijk zijn.

> 4.2. 3-fase rail verlichting:

  • Driefasige voeding: driefase rails zijn ontworpen om te worden gevoed door een driefase elektrische voeding, wat gebruikelijk is in grotere commerciële en industriële omgevingen. Driefase stroom werkt doorgaans op hogere spanningen, zoals 230V.
  • Hogere vermogenscapaciteit: Het belangrijkste voordeel van driefase rails is hun vermogen om hogere verlichtingsbelastingen te ondersteunen. Ze zijn geschikt voor grote ruimtes met een aanzienlijk aantal armaturen of waar verlichting met een hoge intensiteit vereist is, zoals in winkels, galerijen of industriële faciliteiten.
  • Complexiteit en professionele installatie: Vanwege de hogere spanning en complexiteit van driefase stroom is de installatie van driefase rails ingewikkelder en vereist deze doorgaans de expertise van een gekwalificeerde elektricien. Deze systemen zijn beter geschikt voor grotere commerciële en industriële omgevingen, waar professionele installatie de norm is.
  • Geavanceerde dimopties: 3-fase railsystemen biedt ook geavanceerdere dimopties, om nauwkeurig controle te hebben over lichtscènes en waardoor energiebesparende strategieën mogelijk zijn.


Samenvattend ligt het belangrijkste verschil in stroomvoorziening tussen laagspannings- en driefase rails in het aantal elektrische fasen dat ze gebruiken. Laagspanningsrails werken op een eenfase voeding, waardoor ze geschikt zijn voor eenvoudigere installaties met een lagere stroombehoefte, zoals in woningen en enkele kleinere commerciële ruimtes. Driefase rails zijn daarentegen afhankelijk van een driefase stroomvoorziening, waardoor ze een grotere stroomcapaciteit en flexibiliteit bieden, wat zeer geschikt is voor grotere commerciële, retail- en industriële toepassingen. Het begrijpen van deze verschillen in de voeding is essentieel voor het selecteren van het juiste railverlichtingssysteem dat aansluit bij de specifieke verlichtingsbehoeften van uw ruimte.

>24 VDC LED POWER SUPPLY, 240VA

> 24 VDC, POWER SUPPLY, 45VA

> 48 VDC POWER SUPPLY, 240VA

> 5. ADAPTERS EN RAIL VERLICHTING

Railverlichting heeft een revolutie teweeggebracht in de manier waarop we ruimtes verlichten en biedt zowel functionaliteit als esthetiek. Twee essentiële componenten die de veelzijdigheid van railverlichting aanzienlijk vergroten zijn railarmaturen met in-track adapters en die met on-track adapters. Deze armaturen, voorzien van de juiste adapters, bieden creatieve oplossingen voor lichtontwerpen op maat, waardoor u eenvoudiger uw gewenste sfeer en functionaliteit kunt realiseren. Laten we ons verdiepen in de kenmerken en voordelen ervan:

  • Naadloze continuïteit: deze armaturen zijn speciaal ontworpen om soepel te integreren met de rails. De in-track adapters zorgen voor een naadloze overgang tussen armatuur en rail, zowel elektrisch als esthetisch. Dit betekent dat er geen lelijke gaten of zichtbare connectoren zijn, waardoor de strakke en minimalistische uitstraling van uw verlichtingsontwerp behouden blijft.

  • Flexibele plaatsing: Armaturen met beide adapters zijn zeer flexibel als het om plaatsing gaat. U kunt ze op elke gewenste positie in de baan klikken, waardoor u eenvoudig uw verlichtingsindeling kunt aanpassen en personaliseren. Dit aanpassingsvermogen is ideaal voor ruimtes waar de verlichtingseisen vaak kunnen veranderen.

  • Gestroomlijnd uiterlijk: In-track armaturen bieden een strak en onopvallend uiterlijk. Ze sluiten naadloos aan bij de rail, die vooral tot zijn recht komt in moderne en minimalistische interieurontwerpen. De nadruk blijft liggen op de verlichting en niet op de armaturen zelf.

  • Elektrische continuïteit: beide adapters zorgen niet alleen voor visuele continuïteit, maar behouden ook de elektrische connectiviteit. Dit zorgt ervoor dat het armatuur consistent stroom ontvangt en zorgt voor stabiele en betrouwbare verlichting over de hele baan.

  • Ingebouwde drivers: veel van de grotere armaturen hebben een interne driver die onder andere een hogere spanning gelijkricht, waardoor de stroom wordt afgewisseld met laagspanning waarop het armatuur werkt. Deze driver past vaak niet in de kleinere armaturen, dus dan wordt deze op de rails aangesloten.


Samenvattend bieden railarmaturen met in-track en on-track adapters veelzijdige oplossingen voor verlichtingsontwerpen op maat. In-track adapters zorgen voor een naadloos en geïntegreerd uiterlijk met consistente elektrische connectiviteit, waardoor ze ideaal zijn voor het behouden van een strakke en moderne esthetiek. Aan de andere kant bieden armaturen met on-track adapters flexibiliteit en een breed scala aan armatuuropties, waardoor eenvoudige aanpassingen en maatwerk mogelijk zijn om aan verschillende verlichtingsbehoeften en ontwerpvoorkeuren te voldoen. Of u nu prioriteit geeft aan een gestroomlijnd uiterlijk of de mogelijkheid om uw verlichtingsindeling gemakkelijk te veranderen en aan te passen, beide opties bieden waardevolle hulpmiddelen om uw verlichtingsvisie te verwezenlijken.

> On-track adapter

> in-track adapter

> 6. DMX EN RAIL VERLICHTING

Er zijn een paar dingen waar u rekening mee moet houden als u DMX-gestuurde railarmaturen gaat installeren. Dit zijn er enkele:

  • Creëer geen ‘aarddraadlus’
  • Plaats niet te veel armaturen op een rail om optimale prestaties te garanderen
  • Gebruik een stroombegrenzer om doorbrandende zekeringen te voorkomen
  • Voorkom storingen door een max. opeenvolgende tracklengte van 20m toe te passen


Wilt u alles weten over DMX en trackverlichting, lees dan onze pagina ‘Hoe je DMX-bestuurde CLS-armaturen kunt instellen’
